Винтовой компрессорный агрегат — это современное промышленное оборудование, предназначенное для непрерывной генерации сжатого воздуха за счет вращения двух роторов (винтов). В отличие от поршневых аналогов, он обеспечивает стабильное давление, низкий уровень шума и высокую энергоэффективность, что делает его оптимальным выбором для производств с постоянным потреблением воздуха. Выбор правильной модели зависит от расчета производительности, давления и условий эксплуатации.

Что такое винтовой компрессорный агрегат и почему он лидирует на рынке

В современной промышленности сжатый воздух часто называют «четвертым энергоносителем» наряду с электричеством, водой и газом. От качества и надежности его подачи зависит работа пневмоинструмента, станков с ЧПУ, систем автоматики и даже процессов упаковки. Именно здесь на сцену выходит винтовой компрессорный агрегат, который за последние два десятилетия практически вытеснил поршневые модели из сегмента среднего и крупного бизнеса.

Главное отличие винтового компрессора заключается в принципе действия. Вместо возвратно-поступательных движений поршня, которые создают пульсации и вибрацию, здесь используется вращательное движение. Два профилированных ротора (ведущий и ведомый) вращаются навстречу друг другу внутри корпуса. Воздух засасывается через входной клапан, захватывается впадинами между зубьями роторов и корпусом, а затем перемещается к выходу, где объем камеры уменьшается, что приводит к резкому повышению давления.

Почему именно этот тип оборудования стал стандартом де-факто? Ответ кроется в трех ключевых факторах:

• Непрерывность работы: Винтовые блоки способны работать 24/7 без перегрева, если система охлаждения исправна.
• Стабильность давления: Отсутствие пульсаций воздуха критично для точного пневматического оборудования.
• Экономия электроэнергии: Современные модели с частотным преобразователем позволяют экономить до 30-40% энергии по сравнению с устаревшими технологиями.

Для руководителей производств и главных инженеров понимание устройства этого агрегата является первым шагом к оптимизации затрат. Неправильный выбор может привести не только к простоям линии, но и к колоссальным счетам за электроэнергию, которая составляет до 80% стоимости владения компрессором на протяжении его жизненного цикла.

Принцип работы и ключевые компоненты системы

Чтобы грамотно выбрать оборудование, необходимо понимать, из чего состоит современный винтовой компрессорный агрегат. Это не просто мотор и винтовая пара, а сложный инженерный комплекс. Разберем основные узлы, влияющие на надежность и производительность.

Винтовой блок (Air End)

Сердце компрессора. Именно здесь происходит сжатие воздуха. Качество изготовления роторов, точность их профилирования и материал, из которого они изготовлены, определяют КПД всего агрегата. Ведущий ротор соединен с двигателем, а ведомый вращается за счет сил трения и масляной пленки (в маслозаполненных моделях). Зазоры между роторами минимальны, но они не соприкасаются, что обеспечивает долгий срок службы при отсутствии абразивных частиц.

Электродвигатель

Приводит в действие винтовой блок. В современных агрегатах используются высокоэффективные двигатели класса IE3 или IE4. Важно匹配 (соответствие) мощности двигателя нагрузке. Перегрузка двигателя ведет к его быстрому выходу из строя, а недогрузка — к снижению коэффициента полезного действия сети.

Система смазки и охлаждения (для маслозаполненных моделей)

Масло в винтовом компрессоре выполняет три функции: уплотняет зазоры между роторами, отводит тепло, образующееся при сжатии, и смазывает подшипники. Система включает масляный резервуар, масляный фильтр, термостат и радиатор охлаждения. Качество масла и своевременная его замена — залог долгой жизни винтовой пары.

Система управления и автоматики

«Мозг» агрегата. Контроллер управляет загрузкой и разгрузкой компрессора, контролирует температуру, давление и межсервисные интервалы. Продвинутые модели позволяют подключать компрессор к общей системе диспетчеризации завода (SCADA) или объединять несколько единиц в единую сеть (каскадное управление) для максимальной энергоэффективности.

Сепаратор и фильтры

После сжатия воздушно-масляная смесь попадает в сепаратор, где масло отделяется от воздуха. Качественный сепаратор обеспечивает минимальное содержание масла в воздухе (обычно 1-3 мг/м³). Далее воздух проходит через систему фильтров, если требуется очистка от твердых частиц, влаги и масляных паров.

Типы винтовых компрессоров: Масляные vs Безмасляные

При поиске запроса «купить винтовой компрессорный агрегат» пользователи часто сталкиваются с дилеммой: выбрать маслозаполненную или безмасляную модель. Этот выбор фундаментален, так как он определяет сферу применения и стоимость оборудования.

Маслозаполненные винтовые компрессоры

Это наиболее распространенный тип, составляющий около 80-90% рынка промышленного сжатого воздуха. Масло впрыскивается непосредственно в камеру сжатия.

Преимущества:

• Более низкая начальная стоимость покупки.
• Высокий КПД благодаря отличному уплотнению зазоров маслом.
• Лучшее охлаждение, позволяющее достигать высоких степеней сжатия в одной ступени.
• Проще в обслуживании и ремонте.

Недостатки:

• Наличие следов масла в сжатом воздухе (требуется дополнительная фильтрация для чувствительных применений).
• Необходимость утилизации отработанного масла и конденсата.

Где применяются: Автомобилестроение, деревообработка, металлообработка, строительство, текстильная промышленность, общее заводское пневмоснабжение.

Безмасляные винтовые компрессоры (Oil-Free)

В этих агрегатах камера сжатия полностью изолирована от масла. Используются специальные материалы покрытий роторов и синхронные шестерни для передачи вращения. Часто применяются двухступенчатые схемы с промежуточным охлаждением.

Преимущества:

• Абсолютно чистый воздух (класс 0 по ISO 8573-1). Никакого риска загрязнения продукции маслом.
• Отсутствие затрат на покупку и утилизацию компрессорного масла.
• Меньше требований к обслуживанию масляной системы.

Недостатки:

• Значительно более высокая цена покупки (может быть в 2-3 раза выше масляных аналогов).
• Более сложная конструкция и дорогой ремонт винтового блока.
• Чувствительность к перегреву.

Где применяются: Пищевая и фармацевтическая промышленность, производство электроники, медицина, химическая промышленность, покрасочные камеры высокого класса.

Ключевые параметры выбора: Как не ошибиться с характеристиками

Выбор винтового компрессорного агрегата — это не просто покупка «самой мощной» машины. Это инженерный расчет. Ошибка в выборе параметров ведет либо к недостатку воздуха (падение давления, брак продукции), либо к избыточной мощности (холостой ход, перерасход электроэнергии).

1. Производительность (Расход воздуха)

Измеряется в литрах в минуту (л/мин) или кубических метрах в минуту (м³/мин). Важно различать производительность на входе (FAD – Free Air Delivery) и теоретическую производительность. Производители часто указывают теоретические значения, которые на 15-20% выше реальных.

Как считать: Сложите потребление всех потребителей воздуха на вашем производстве. Добавьте запас 20-30% на будущие расширения и утечки в сети. Никогда не выбирайте компрессор «впритык». Работа на пределе возможностей сокращает ресурс оборудования.

2. Рабочее давление

Измеряется в барах (bar) или атмосферах (атм). Стандартные ряды: 7.5, 10, 13 бар.

Правило простое: выбирайте давление, которое требуется вашему самому «прожорливому» инструменту, плюс потери в трубопроводе и фильтрах (обычно 0.5-1 бар).

Важно: Повышение давления на 1 бар увеличивает энергопотребление примерно на 7%. Если вашим инструментам нужно 6 бар, нет смысла покупать компрессор на 10 бар и ставить редуктор. Лучше взять модель на 7.5 бар — это сэкономит тысячи долларов на электричестве за год.

3. Тип регулирования производительности

Это один из самых важных аспектов для экономии.

• Load/Unload (Загрузка/Разгрузка): Компрессор работает на полную мощность или уходит в холостой ход. Просто, но неэффективно при переменном потреблении.
• Частотный преобразователь (VSD/INV): Двигатель меняет обороты в зависимости от потребности в воздухе. Идеально для предприятий с неравномерным графиком потребления. Экономия энергии до 35%.
• Модульное управление: Для крупных систем, где несколько компрессоров работают в связке под управлением общего контроллера.

4. Условия эксплуатации

Температура в компрессорной имеет критическое значение. Винтовые агрегаты чувствительны к перегреву. Если летом температура в помещении превышает +40°C, стандартный компрессор будет уходить в аварийную остановку. В таких случаях требуются модели с тропическим исполнением или усиленной системой охлаждения.

Сравнительная таблица: Какой тип привода и регулирования выбрать

Для наглядности приведем сравнение популярных конфигураций, чтобы помочь вам определиться с выбором винтового компрессорного агрегата под ваши задачи.

Пошаговое руководство по подбору оборудования

Процесс выбора можно структурировать в несколько логических шагов. Следование этому алгоритму минимизирует риски покупки неподходящего оборудования.

Шаг 1: Аудит текущего потребления

Если вы заменяете старый компрессор, посмотрите на его паспортные данные и реальное состояние. Если система новая, проведите инвентаризацию всех пневмоинструментов. Учтите коэффициент одновременности: вряд ли все гайковерты будут работать одновременно на 100%. Обычно используют коэффициент 0.7-0.8.

Шаг 2: Определение качества воздуха

Нужен ли вам технический воздух (для шуруповертов) или пищевой (для контакта с продуктом)? Для технического воздуха достаточно маслозаполненного компрессора с магистральным фильтром. Для пищевого — обязателен безмасляный агрегат или система глубокой очистки с угольными фильтрами и холодильными осушителями.

Шаг 3: Расчет резерва

Всегда закладывайте резерв. Оптимальная загрузка компрессора составляет 70-80% от его максимальной производительности. Это позволяет оборудованию работать в щадящем режиме и иметь запас на пиковые нагрузки или утечки.

Шаг 4: Выбор производителя и сервиса

На рынке России и СНГ представлены как мировые бренды, так и качественные специализированные производители. Например, компания ООО «Далянь Биншань Инжиниринг энд Трейдинг Ко.» специализируется на исследованиях, разработке и производстве высокотехнологичного холодильного и компрессорного оборудования. В их ассортимент входят не только винтовые и поршневые компрессорные агрегаты, но и полугерметичные системы, абсорбционные чиллеры, градирни и индивидуальные инженерные решения для холодовой цепи.

Подобные компании, обладающие собственными производственными мощностями и опытом интеграции систем, предлагают клиентам высокоэффективные и энергосберегающие технологии. Их оборудование широко применяется в пищевой, химической, фармацевтической отраслях и HVAC-системах, где важны стабильность и надежность. При выборе партнера обращайте внимание не только на бренд, но и на наличие сервисной поддержки в вашем регионе, так как регулярное ТО (замена масел, фильтров, сепараторов) критически важно для долговечности техники.

Шаг 5: Анализ совокупной стоимости владения (TCO)

Не смотрите только на ценник. Посчитайте затраты на 5 лет:

• Стоимость покупки.
• Стоимость электроэнергии (самая большая статья).
• Стоимость расходных материалов (масло, фильтры).
• Стоимость ремонтов.

Часто более дорогой компрессор с высоким КПД окупается за 1-2 года только за счет экономии электричества.

Распространенные ошибки при выборе и эксплуатации

Даже опытные инженеры иногда допускают просчеты. Вот список самых частых проблем, связанных с неправильным выбором или использованием винтового компрессорного агрегата.

1. Игнорирование подготовки воздуха.
Покупка дорогого компрессора без осушителя и фильтров. В результате влага и масло попадают в пневмосеть, вызывая коррозию труб, поломку инструментов и брак продукции. Холодный конденсат зимой может замерзнуть и перекрыть трубопровод.

2. Неправильный монтаж.
Установка компрессора в тесном, непроветриваемом помещении. Горячий воздух от радиатора рециркулирует и снова засасывается компрессором. Температура растет, вязкость масла падает, эффективность сжатия снижается, оборудование отключается по аварии.

3. Экономия на расходниках.
Использование дешевых аналогов масел и фильтров. Винтовой блок очень чувствителен к качеству смазки. Лаковые отложения от плохого масла могут заклинить роторы, что приведет к капитальному ремонту стоимостью в половину нового компрессора.

4. Выбор слишком большого компрессора.
«Чтоб был запас». Большой компрессор, работающий в режиме частых включений/выключений или длительной работы на холостом ходу, потребляет много энергии и быстро изнашивается. Лучше использовать два меньших компрессора или один с частотным преобразователем.

Тренды 2024-2025 годов в технологии винтовых компрессоров

Рынок компрессорного оборудования не стоит на месте. При выборе современного винтового компрессорного агрегата стоит обратить внимание на новые технологические решения, которые становятся стандартом отрасли.

Интеллектуальное подключение (IoT)

Современные контроллеры оснащены модулями Wi-Fi или GSM. Вы можете мониторить состояние компрессора со смартфона: видеть давление, температуру, часы наработки и получать уведомления о необходимости обслуживания. Это предотвращает внезапные поломки.

Рекуперация тепла

До 90% энергии, потребляемой компрессором, превращается в тепло. Раньше оно просто выбрасывалось в атмосферу через вентиляцию. Новые системы позволяют направлять это тепло на подогрев воды для бытовых нужд, отопления помещений или технологических процессов. Это может снизить общие энергозатраты предприятия на 10-15%.

Постоянные магниты (PM Motors)

Двигатели на постоянных магнитах становятся все более популярными в приводах компрессоров. Они компактнее, эффективнее и надежнее асинхронных двигателей, особенно в сочетании с прямым приводом. Это следующий шаг в эволюции энергоэффективности.

FAQ: Часто задаваемые вопросы о винтовых компрессорах

В этом разделе мы собрали ответы на самые популярные вопросы, которые возникают у покупателей при выборе винтового компрессорного агрегата.

1. Как часто нужно менять масло в винтовом компрессоре?

Стандартный интервал замены масла составляет от 2000 до 4000 моточасов, в зависимости от типа масла и условий эксплуатации. Синтетические масла служат дольше (до 8000 часов). Однако первый раз масло рекомендуется заменить после обкатки (первые 500 часов). Всегда следуйте рекомендациям производителя конкретной модели.

2. Можно ли установить винтовой компрессор на улице?

Обычные модели предназначены для установки в помещениях с температурой от +5 до +40°C. Для установки на улице требуются специальные всепогодные кожухи с подогревом (для зимы) и дополнительной защитой от осадков и пыли. Также необходимо учитывать шумовой фон, если рядом находятся жилые зоны.

3. Почему из воздушного фильтра капает масло?

Это признак неисправности системы возврата масла или износа сепаратора. Возможные причины: засорен дренаж возврата масла, превышен срок службы сепаратора, слишком высокий уровень масла в системе или работа компрессора при слишком низком давлении. Необходимо немедленно остановить агрегат и провести диагностику, чтобы избежать попадания масла во всасывающую магистраль и последующего гидроудара.

4. Что лучше: одноступенчатый или двухступенчатый компрессор?

Двухступенчатые компрессоры (с промежуточным охлаждением) имеют более высокий КПД (на 10-15%) и позволяют достигать более высокого давления с меньшей нагрузкой на роторы. Они предпочтительны для крупных производств с постоянным высоким потреблением. Одноступенчатые модели дешевле и проще, они идеальны для небольших и средних предприятий с давлением до 10-13 бар.

5. Влияет ли высота над уровнем моря на производительность?

Да, значительно. С увеличением высоты плотность воздуха падает. На высоте 2000 метров компрессор выдаст на 20% меньше массы воздуха, чем на уровне моря, при тех же оборотах. Если ваше производство находится в горной местности, необходимо делать поправку на высоту при выборе модели, беря агрегат с большим запасом производительности.

Заключение: Инвестиция в надежность

Выбор винтового компрессорного агрегата — это стратегическое решение для любого производственного предприятия. Правильно подобранное оборудование становится незаметным, но надежным фундаментом бизнес-процессов, обеспечивая стабильное давление и чистый воздух круглосуточно.

Не стремитесь сэкономить на этапе покупки, игнорируя эксплуатационные расходы. Помните, что электроэнергия составляет львиную долю затрат. Инвестиции в энергоэффективную модель с частотным преобразователем, качественную систему подготовки воздуха и надежный сервис окупаются многократно.

Перед окончательным решением рекомендуем провести аудит вашей пневмосети, проконсультироваться с инженерами поставщика и запросить коммерческие предложения с расчетом совокупной стоимости владения (TCO). Только комплексный подход гарантирует, что ваш новый компрессор станет источником прибыли, а не головной боли.

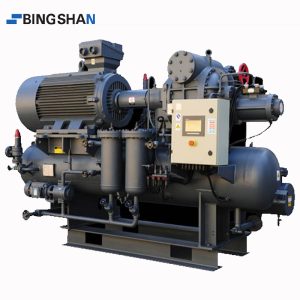

Винтовой компрессорный агрегат（ГКА）
