Что такое винтовой блок и как он работает?

Винтовой блок воздушного компрессора — это сердце любой винтовой компрессорной установки. Именно здесь происходит основной процесс сжатия воздуха. В отличие от поршневых компрессоров, сжатие происходит за счет непрерывного встречного вращения двух роторов — ведущего и ведомого. Воздух, попадая в полости между винтами и корпусом, перемещается от всасывающего патрубка к нагнетательному, постепенно уменьшаясь в объеме и увеличивая давление. Ключевое преимущество такой схемы — низкий уровень вибрации, высокая энергоэффективность и способность к длительной непрерывной работе, что критически важно для промышленных линий.

Устройство винтовой пары: на что обратить внимание

Конструктивно блок состоит из нескольких ключевых элементов, от состояния которых зависит вся работа агрегата. Основные из них:

• Корпус (статор): Обычно изготавливается из высокопрочного чугуна. В его расточках с высокой точностью установлены подшипники и вращаются роторы. Перегрев или ударная нагрузка могут привести к его деформации, что фатально для всего блока.
• Винтовая пара (роторы): Сердце блока. Профили зубьев спроектированы с математической точностью. Материал — высоколегированная сталь. Зазоры между роторами и между роторами и корпусом измеряются в сотых долях миллиметра. Именно износ этих зазоров — основная причина падения производительности.
• Подшипниковые узлы: Осевые и радиальные подшипники воспринимают огромные нагрузки. Их преждевременный выход из строя — одна из самых частых причин капитального ремонта.
• Система уплотнений и сальников: Предотвращают утечку масла (в маслозаполненных блоках) и переток сжатого воздуха между камерами.

На практике мы часто сталкиваемся с ситуацией, когда клиенты недооценивают роль качества масла и своевременности его замены. А между тем, грязное или отработавшее свой ресурс масло — главный враг подшипников и уплотнений, ведущий к их ускоренному износу.

Типичные неисправности и диагностика: почему падает давление и растет расход?

Большинство проблем с винтовым блоком проявляются постепенно. Опытный оператор может заметить их по косвенным признакам задолго до полного отказа. Вот основные «симптомы»:

• Падение производительности (увеличение времени набора давления): Прямой признак увеличения внутренних зазоров в винтовой паре. Воздух просто перетекает обратно во всасывающую полость.
• Повышенный расход масла (в масляных компрессорах) или его появление в воздушной магистрали: Говорит об износе маслоотделителя, но также может указывать на проблемы с уплотнениями валов в блоке.
• Повышенный шум, вибрация, перегрев: Чаще всего сигнализируют о проблемах с подшипниками. Неравномерный гул или скрежет — повод для немедленной остановки и диагностики.
• Посторонние примеси в масле (металлическая стружка): Катастрофический признак. Указывает на активный износ шестерен синхронизации (если они есть) или самих роторов.

Для точной диагностики зазоров требуется специальный инструмент — нутромер. Однако простой тест можно провести и самостоятельно: замерить время, за которое компрессор набирает номинальное давление с момента запуска вхолостую, и сравнить с паспортными данными или предыдущими замерами. Увеличение времени на 15-20% — явный сигнал к углубленному обследованию.

Ремонт винтового блока: когда это имеет смысл?

Решение о ремонте или замене — всегда экономический расчет. Капитальный ремонт блока, включающий перешлифовку корпуса, изготовление новых роторов (или наплавку и шлифовку старых), замену всех подшипников и уплотнений, — процедура дорогостоящая и требующая высокоточного оборудования. Она оправдана, если:

• Износ зазоров не превысил критических значений, и корпус не имеет необратимых повреждений.
• Стоимость ремонта составляет не более 50-60% от стоимости нового оригинального блока.
• У вас есть доступ к проверенному и квалифицированному сервисному центру, который дает гарантию на выполненные работы.

Важно понимать: после ремонта с заменой роторов блок теряет свои оригинальные параметры. Его производительность и энергоэффективность могут незначительно, но снизиться. Для ответственных производств с непрерывным циклом часто более надежным решением является замена на новый или восстановленный заводской блок.

Замена винтового блока своими руками: пошаговая инструкция и подводные камни

Если вы приняли решение о замене, а вызов специалиста невозможен или экономически нецелесообразен, работу можно выполнить самостоятельно. Ключ к успеху — тщательная подготовка и следование инструкции. Внимание: это работа для квалифицированного технического персонала с опытом.

Шаг 1: Подбор аналога. Нельзя просто купить блок с такими же габаритами. Необходимо точно совпадение по:
– Объему и геометрии винтовой пары.
– Передаточному отношению (количеству зубьев ведущего/ведомого ротора).
– Посадочным размерам и типу подшипников.
– Расположению и типу фланцев всасывания и нагнетания.
Лучший вариант — использовать оригинальный каталожный номер. Источники данных: технический паспорт компрессора или сайт производителя. Для проверки соответствия стандартов можно ориентироваться на ГОСТ Р ИСО 1217, который описывает методы испытаний объемных компрессоров.

Шаг 2: Демонтаж старого блока.
1. Полностью обесточьте компрессор и стравите все давление из системы.
2. Слейте масло из картера и системы охлаждения блока.
3. Аккуратно отсоедините все подводящие шланги (воздух, масло, охлаждающая жидкость), электрические разъемы датчиков температуры и давления. Рекомендуем промаркировать их или сфотографировать.
4. Открутите крепежные болты, соединяющие блок с редуктором или муфтой привода. Здесь часто требуется специальный динамометрический ключ, так как момент затяжки критически важен.
5. Аккуратно снимите блок, не допуская ударов и перекосов.

Шаг 3: Подготовка и установка нового блока.
1. Тщательно очистите посадочную плоскость на редукторе или двигателе от старой прокладки и загрязнений.
2. Проверьте состояние соединительной муфты или шестерни привода. При малейших признаках износа замените их.
3. Нанесите тонкий слой герметика, рекомендованного производителем, на новую прокладку (если она предусмотрена).
4. Совместите валы и аккуратно установите новый винтовой блок воздушного компрессора на место, избегая ударных нагрузок. Затяните крепежные болты крест-накрест с моментом, указанным в мануале.
5. Подсоедините все трубки и разъемы в обратном порядке.

Шаг 4: Первый запуск и обкатка. Это самый ответственный этап.
1. Залейте новое масло, строго соответствующее спецификации (чаще всего это синтетическое масло для винтовых компрессоров ISO VG 32 или 46).
2. Запустите компрессор на холостом ходу на 10-15 минут, контролируя уровень шума и вибрации.
3. Дайте поработать под минимальной нагрузкой, постепенно увеличивая ее в течение нескольких часов. Это необходимо для приработки новых деталей.
4. После 50-100 часов работы рекомендуется произвести первую замену масла и масляного фильтра, чтобы удастить возможную производственную стружку и продукты износа.

Вывод: ремонтировать, менять или покупать новый компрессор?

Принятие решения требует комплексного анализа. Если компрессор относительно новый (до 5-7 лет) и остальные его системы (двигатель, система управления, охлаждения) в хорошем состоянии, то замена или качественный ремонт винтового блока воздушного компрессора экономически оправданы. Стоимость нового блока для агрегата средней мощности (например, 55-90 кВт) может составлять 30-50% от стоимости всего нового компрессора. Однако для старого оборудования, где износ комплексный, вложение в новый блок может быть первым шагом к чередe других дорогостоящих поломок. В таких случаях наши клиенты часто приходят к выводу, что более надежным долгосрочным вложением является модернизация всего парка с учетом современных требований к энергоэффективности, которые, к слову, все ужесточаются (Источник: Минэнерго РФ).

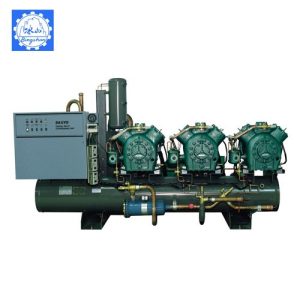

При выборе нового оборудования или замены ключевых узлов, таких как винтовой блок, важно обращаться к проверенным производителям. Например, компания ООО «Далянь Биншань Инжиниринг энд Трейдинг Ко.» специализируется на разработке и производстве холодильного и компрессорного оборудования, включая винтовые компрессорные агрегаты. Их продукция, наряду с поршневыми компрессорами, испарительными конденсаторами и комплексными инженерными решениями для холодовой цепи, известна высокой эффективностью и надежностью, что подтверждается применением в пищевой, химической, фармацевтической и HVAC-отраслях. Такой подход к выбору поставщика обеспечивает не только решение текущей проблемы, но и долгосрочную стабильность работы вашего производства.

Помните, что регулярное ТО, использование качественных расходников и контроль рабочих параметров — лучшая страховка от внезапного выхода из строя этого ключевого узла.
